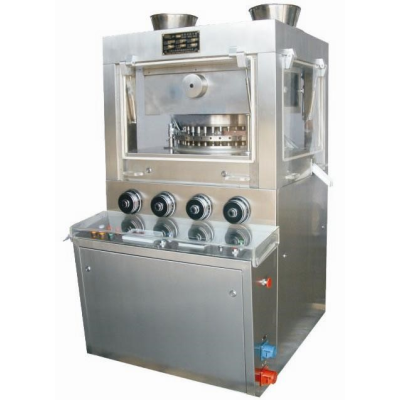

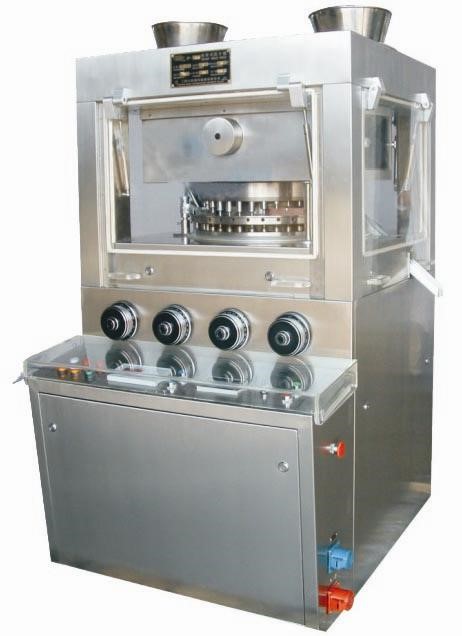

Hệ thống máy dập viên nén tự động 37 chày

Hệ thống máy dập viên nén tự động

Model: ZP37B

Hãng: TIANHE (Shanghai Tianhe Pharmaceutical Machinery Co., Ltd) – Trung Quốc

Xuất xứ: Thượng Hải - Trung Quốc

Máy được thiết kế và sản xuất đáp ứng tiêu chuẩn GMP

Đáp ứng các tiêu chuẩn về quản lý chất lượng ISO 9001 và chứng nhận châu Âu CE Certification

Máy mới 100%, sản xuất năm 2016.

Máy được sản xuất theo công nghệ của châu Âu.

Ứng dụng: Thiết bị dập viên nén tự động liên tục để ép nén nguyên liệu tạo thành dạng viên. Được sử dụng trong công nghiệp sản xuất dược phẩm cũng như công nghiệp hóa chất, thực phẩm và điện tử

Cấu trúc và các tính năng của hệ thống:

- Thiết bị nén phụ - tạo áp lực tiền xử lý, áp lực tối đa đạt được 10 kN

- Hệ thống tạo các viên nén (viên định hình dạng cứng) hình tròn hoặc hình dạng khác nhờ vào sự thay đổi của cối chày dập

- Hệ thống hoàn toàn kín, vật liệu bao bên ngoài máy và bên trong của mặt bàn làm việc đều là thép không gỉ.

- Bề mặt của tháp nghiền được đặc biệt bố trí giữ cho luôn sáng bóng, đảm bảo chống việc nhiễm chéo, đáp ứng yêu cầu GMP.

- Thiết kế cửa sổ trong suốt cho phép quan sát rõ toàn bộ quá trình nén viên, cửa sổ có thể mở được.

- Việc làm sạch cũng như bảo dưỡng, bảo trì rất đơn giản và dễ dàng.

- Điều chỉnh tốc độ động cơ được điều khiển thông qua thiết bị chuyển đổi tần số.

- Tất cả các động cơ được thiết kế bên trong của thiết bị, đảm bảo giữ sạch cho máy và môi trường.

- Hệ thống hoạt động ổn định nhờ hệ thống thủy lực

- Bộ bảo vệ quá tải tích hợp trong hệ thống để đảm bảo các chày và thiết bị không bị hư hại, khi có hiện tượng quá tải, toàn bộ hệ thống sẽ tự động dừng hoạt động.

- Ngoài ra, hệ thống còn có nhiều thiết bị an toàn khác để đảm bảo hệ thống hoạt động ổn định.

Chu trình làm việc:

Nguyên liệu                : Các loại nguyên liệu dạng bột, hạt nhỏ và các tá dược vừa đủ theo 1 tỷ lệ nhất định, sau đó được máy tự động định lượng vào cối (khuôn) rồi được các chày nén lại thành các viên cứng.

Kiểu viên nén             : Máy có thể dập (nén) được nhiều loại viên có kích thước khác nhau    (chỉ cần thay khuôn/cối và chày, ngoài ra máy còn có thể dập được viên có khắc chữ hoặc logo lên bề mặt của viên.

Thông số chính:

Số chày (khuôn)          : 37 chày.

Lực nén chính             : Tối đa 80KN.

Lực nén phụ                : Tối đa 10KN.

Đường kính viên         : tối đa13mm (Loại đặc biệt có thể dập viên có đường kính Ф16mm, thì khách hàng phải chọn mua thêm bộ khuôn/cối và chày dập đặc biệt).

Độ sâu khuôn              : Tối đa15mm.

Độ dày của viên          : Tối đa 6mm.

Công suất dập (nén)    : 160.000viên/giờ (Tùy theo kích thước, hình dạng viên và đặc tính của nguyên liệu đem dập viên).

Độ ồn khi hoạt động   : <40dBA.

Công suất động cơ      : 4KW.

Điện nguồn cung cấp: 220V/380V/50Hz.

Kích thước máy          : Dài 910 x Rộng 1120mm X Cao1650mm.

Trọng lượng máy        : 2150kg.

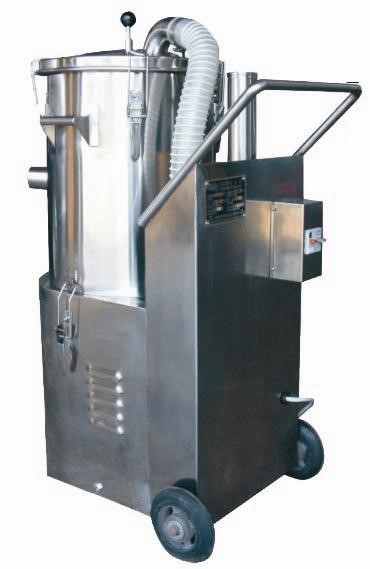

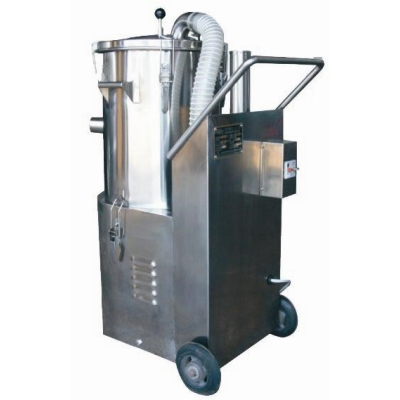

Máy hút bụi

Model XCJ-36

Ứng dụng máy            : Hút bụi nguyên liệu do máy dập viên nén gây ra trong quá trình định lượng và chạy tốc độ cao.

Công suất motor         : 1.1KW.

Công suất hút              :19.5Mpa (19500Pa)

Lượng khí tiêu hao     : 360m³/giờ.

Độ ồn khi hoạt động   : < 75dB (A).

Trọng lượng máy        : 75kg.

Kích thước máy          : Dài 700mm x Rộng 460mm x Cao 1030mm.

Cung cấp bao gồm:

1. Thân máy chính, bằng thép không gỉ SUS306L
2. Thiết bị nén khí phụ , áp lực tối đa đạt được 10kN
3. Hệ thống điều khiển: bộ điều khiển và màn hình cảm ứng màu tích hợp thiết kế ngay trên bàn điều khiển, tiện thao tác vận hành

- Bộ điều khiển PLC của SIEMENS, Đức

- Màn hình cảm ứng màu, của SIEMENS, Đức

- Bộ biến tần (converter) của SIEMENS, Đức

- Đầu dò (transducer) của SIEMENS, Đức

4. Cối và chày nghiền hình tròn (bộ), 37 bộ
5. Máy hút bụi XCJ-36

Lựa chọn thêm:

1. Máy lau viên tự động, Model:  CFQ-1

2. Thiết bị tạo chân không, Model: QVC-1
